双8寸兆声波系统故障原因分析及维修方案

（一）故障原因分析

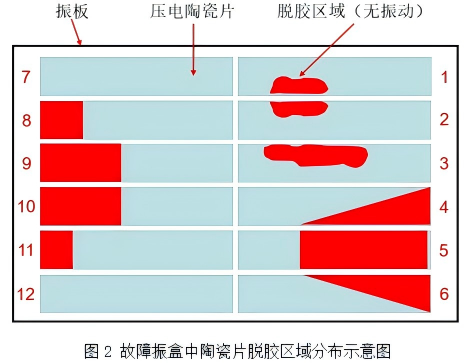

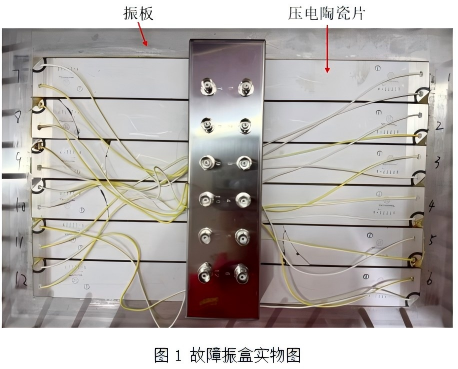

兆声波振盒主要由振板与压电陶瓷片组成，如图1、2所示，其中图1是实物图，图2是陶瓷片脱胶区域分布示意图。振板与压电陶瓷片两者之间的粘连依赖固定胶水来实现，只有在连接紧密状态下，压电陶瓷正常工作时其产生的高频机械振动才能透过振板传递到液体中，从而在液体中产生兆声波进行清洗。

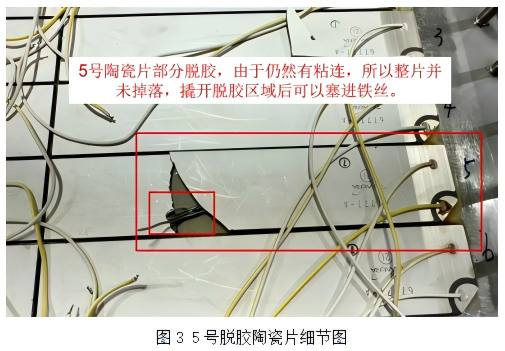

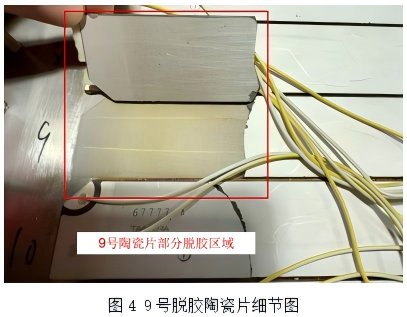

经过现场驱动测试，目测观察发现1、2、3、4、5、6、8、9、10、11号陶瓷片在工作过程中存在部分区域不振动。拆开振盒保护盖检查发现上述陶瓷片存在部分区域脱胶现象，这些区域与工作中不振动区域对应。撬开脱胶区域压电陶瓷片，如图3、4所示，撬动过程比较轻松，因为陶瓷片已经悬空，与振板无连接，甚至在5号陶瓷片脱胶区域可以塞进几根铁丝。综上所述，可以得到此次故障的原因：由于该振盒的振板与陶瓷片之间的部分区域粘接胶水老化，导致这些区域的陶瓷片与振板脱离，因此在系统工作过程中，这些区域的压电陶瓷所发出高频振动无法传递出去，因此在清洗液中对应的位置还会出现无兆声波现象。

（二）维修方案

经过检查已经确认1、2、3、4、5、6、8、9、10、11号总共10块陶瓷片出现部分区域脱胶现象，这会导致清洗槽内出现部分区域没有兆声波，从而影响清洗效果；为了解决该问题，必须使用全新的压电陶瓷替换已经出现部分脱胶的压电陶瓷片（10片出现脱胶，只有2片正常），此外，虽然有2片压电陶瓷没有出现脱胶现象，但是其胶水可能已经存在老化，为了避免其后续可能同样出现脱胶问题，建议与其余10片已经脱胶压电陶瓷片一起更换。

振动盒部分需要把12片压电陶瓷去除，然后把振板清理干净后，更换全新的压电陶瓷到相应的区域。为了使维修后系统工作效果恢复到与原装接近，用于更换的压电陶瓷是定制的，其与原装的品牌、参数一样。此外，维修后的振盒工作频率与原装接近（在1MHz附近，两者相差在10K左右），不完全一样，这不会影响清洗效果；但是为了让发生器适配维修后的振盒，需要调整其内部的部分电路（滤波板等），同时调整其工作频率等参数。

陶瓷片更换以及适配工作完成后，需要对系统进行24小时连续老化测试，检测槽内声压值，以此观察维修效果以及稳定性。
