兆声波清洗技术：发展、机理与半导体湿法工艺应用

兆声波清洗技术是在超声波清洗技术的基础上发展而来的，相对于超声波清洗的20KHz至200KHz的工作频率范围，兆声波清洗的频率范围提高为800KHz至3MHz。两者的清洗机理和适用场所并不相同，超声波清洗主要依赖空化效应去除清洗物件表面污染物，适用于较大颗粒物的清洗；而兆声波清洗主要依靠声流对物体表面附着污染物进行清除，适用于微纳米级颗粒物清洗。

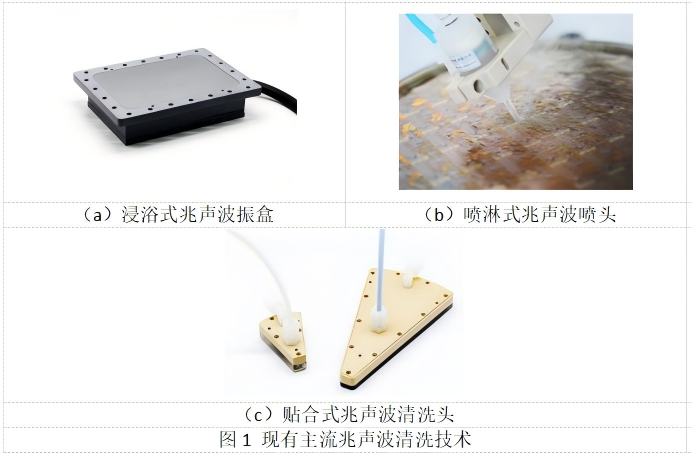

兆声波清洗技术的机理研究始于二十世纪九十年代。1993年研究者Schwartzman在SC1、SC2工艺中引入高频声波场，其空化效应产生的瞬态冲击波显著提升了表面污染物剥离效率，这一突破性进展推动了声学辅助清洗技术的工程化应用。Busnaina团队于1995年通过实验证实，悬浮微粒的去除效能与溶液离子浓度、微粒粒径分布、声波能量密度及作用时长存在显著关联。1997年，Olim等人建立微粒去除率与粒径的三次方正比关系数学模型，据此推导出亚微米级(< 0.1μm)微粒存在清洗盲区。值得关注的是，兆声波在晶圆抛光面清洗中展现出独特优势，其对0.2μm级微粒的去除能力填补了传统超声波清洗的技术空白，通过物理空化与化学反应的协同作用实现表面处理效果倍增。当前工程实践中，兆声波的频率参数需在0.8-3MHz区间进行优化配置，因高频段声能传输存在介质衰减效应，过度提升频率反而导致能量转化效率下降。现有的三种兆声波清洗三种技术主要如下图所示：(a)浸浴式兆声波振盒、(b)喷淋式兆声波喷头、(c)贴合式兆声波清洗头。

在半导体湿法工艺中，现主流的兆声波清洗主要分为浸浴、喷淋与贴合三种模式。浸浴型装置通常将声波发生模块集成在清洗槽底部，通过批量处理方式实现硅片制程需求。这种模式因具备高效批量化优势，广泛应用于晶圆表面的湿法蚀刻、显影及CMP后清洗等工序。其升级版贴合型系统通过将声源端与处理基片的间距控制在3mm以内，不仅使声波能耗降低至2W/cm²，还显著减少了70%以上的清洗耗材用量。

相较而言，喷淋型设备虽采用向导流式声波喷嘴，理论上具有防止污染物复附着的优势，但因声源距离导致能量损耗仍需配置3.5W/cm²功率。更突出的是该模式清洗液流量需求是其它系统的数倍，这在成本管控严格的场景显现出明显局限性。

创新型贴合式方案融合了两代系统的技术特性，通过三维曲面声阵列设计，在晶圆自转时实现声能场的均匀梯度分布。配套供液组件可持续更新接触面的化学介质，同步达成精密清洗与资源节约的双重目标。其典型结构是由固定式声波组件与旋转工件构成，单独的供液装置不断向被清洗物体（半导体晶圆）表面输送清洗液，这种设计在先进制程中展现出独特优势。
